商品名稱:TPS272C45CRHFR
數據手冊:TPS272C45CRHFR.pdf
品牌:TI
年份:23+
封裝:VQFN-24
貨期:全新原裝
庫存數量:2300 件
TPS272C45CRHFR是一款旨在滿足工業控制系統要求的雙通道智能高側開關。低導通電阻(R DS(on) 為 45mΩ)可最大限度地降低器件功耗,實現 100mA 至 3A 的寬輸出負載電流范圍。該器件提供一個額外的低壓電源(3.3V 至 5V)輸入引腳,從而最大限度地降低空載功耗。該器件集成了多種保護功能,如熱關斷、輸出鉗位和過流限制。這些功能可在發生故障(如短路)時提高系統的穩健性。
TPS272C45CRHFR器件采用可調閾值電流限制電路,通過減小驅動大容性負載時的浪涌電流并盡可能降低過載電流,提高了系統的可靠性。該器件還可配置浪涌電流持續時間,可通過較高的電流驅動高浪涌電流負載(如燈)或快速為容性負載充電。該器件還可提供精確的負載電流檢測,以提高負載診斷功能,從而更好地進行預測性維護。

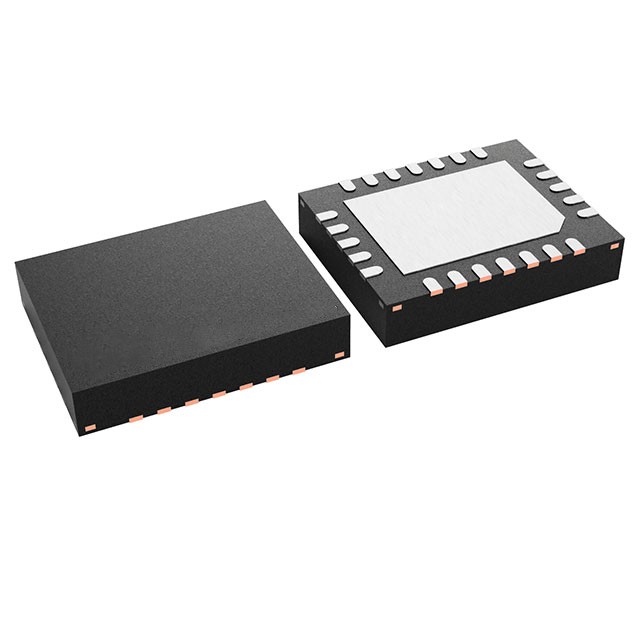

TPS272C45CRHFR器件采用引腳間距為 0.5mm 的 24 引腳 5mm × 4mm 小型 QFN 無引線封裝,從而最大限度地減小 PCB 尺寸。
特性
? 適用于 24V 工業應用的低 RDS(on)(典型值45mΩ)高側開關
? 寬直流工作電壓范圍:6V 至 36V
? 24V 電源供電時具有低靜態電流 (Iq):0.5mA/通道(典型值)
? 固定 (5.8A) 及可調節(可通過外部電阻器調節為 0.7A 至 4A)電流限制
? 可驅動電感、容性和電阻性負載
– 集成輸出鉗位支持電感負載放電
– 容性負載驅動可通過雙重閾值電流限制功能盡可能降低浪涌電流峰值
? 強大的輸出保護
– 熱關斷
– 接地短路保護
– 可配置故障處理
? 增強型診斷特性
– 輸出負載電流測量
– 開路負載(關閉狀態)檢測
? 封裝:24 引腳 QFN (5mm × 4mm)
? 通過 UL 2367 認證
– 文件編號 169910
? 功能安全型
– 有助于進行功能安全系統設計的文檔
應用
? 工業 PLC 系統
– 數字輸出模塊
– IO-Link 主站端口
? 電機驅動器
? 樓宇自動化系統
