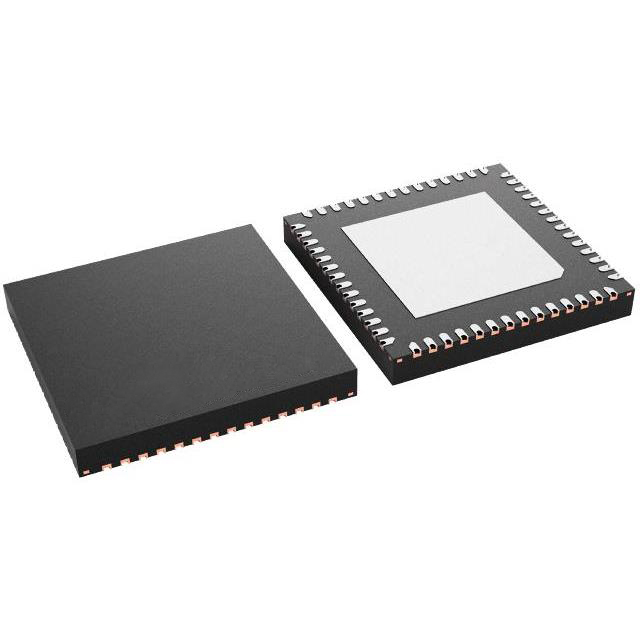

DRV8714SQRVJRQ1 是高度集成的多通道柵極驅動器，用于驅動多個電機或負載。

特性

通過 AEC-Q100 汽車應用認證

溫度等級 1：-40°C 至 +125*C，TA

多通道半橋柵極驅動器

引腳對引腳 4 和 8 半橋驅動器變體

4.9 V 至 37 V（最高 40 V）工作范圍

4 個 PWM 輸入，帶輸出映射

用于 100% PWM 的三路電荷泵

半橋、H 橋和 SPI 控制模式

智能多級柵極驅動架構

可調壓擺率控制

自適應傳播延遲控制

50-μA 至 62-mA 峰值源電流輸出

50-μA 至 62-mA 峰值灌電流輸出

集成死區時間握手

2 倍寬共模電流分流放大器

支持直插式、高壓側或低壓側

可調增益設置（10、20、40、80 VN）

提供多種接口選項

SPI： 詳細的配置和診斷

H/W：簡化控制，減少 MCU 引腳

緊湊型 VQFN 封裝，帶可濕性側邊

集成保護功能

專用驅動器禁用引腳

低 lq、睡眠模式電機制動

電源和穩壓器電壓監控器

MOSFET Vps 過流監控器

MOSFET Vss 柵極故障監控器

反極性 MOSFET 充電泵

線路開路負載和短路診斷

設備熱警告和關閉

窗口看門狗定時器

故障條件中斷引腳

應用

汽車有刷直流電機

電動座椅模塊

電動后備箱和升降門

車門模塊

車身控制模塊

電動天窗

變速箱和發動機控制模塊
