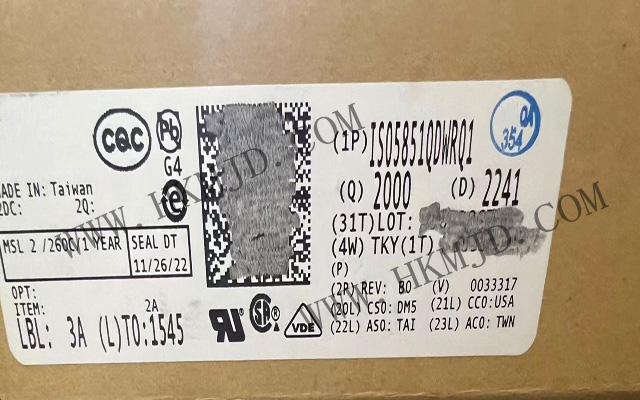

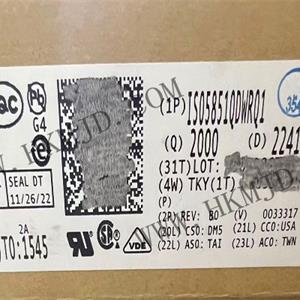

商品名稱:隔離式柵極驅動器
品牌:TI
年份:22+
封裝:SOIC-16
貨期:全新原裝
庫存數量:2000 件
ISO5851QDWRQ1 是一款用于 IGBT 和 MOSFET 的 5.7 kVRMS 增強型隔離柵極驅動器,具有 2.5A 的拉電流能力和 5A 的灌電流能力。輸入端由 3V 至 5.5V 的單電源供電運行。輸出端允許的電源范圍為 15V 至 30V。兩個互補 CMOS 輸入控制柵極驅動器的輸出狀態。76ns 的短暫傳播時間保證了對于輸出級的精確控制。
內置的去飽和 (DESAT) 故障檢測功能可識別 IGBT 何時處于過載狀態。當檢測到 DESAT 時,柵極驅動器輸出會被拉低為 VEE2 電勢,從而將 IGBT 立即關斷。
當發生去飽和故障時,器件會通過隔離隔柵發送故障信號,以將輸入端的 FLT 輸出拉為低電平并阻斷隔離器的輸入。FLT 的輸出狀態將被鎖存,可通過 RST 輸入上的低電平有效脈沖復位。
ISO5851QDWRQ1 特性
? 適用于汽車電子 標準
? 具有符合 AEC-Q100 標準的下列結果:
– 器件溫度 1 級:-40°C 至 125°C 的環境運行溫度范圍
– 器件人體模型 (HBM) 分類等級 3A
– 器件充電器件模型 (CDM) 分類等級 C6
? 在 VCM = 1500V 時,共模瞬態抗擾度 (CMTI) 的最小值為 100kV/μs
? 2.5A 峰值拉電流和 5A 峰值灌電流
? 短暫傳播延遲:76ns(典型值),110ns(最大值)
? 2A 有源米勒鉗位
? 輸出短路鉗位
? 在檢測到去飽和故障時通過 FLT 發出故障報警,并通過 RST 復位
? 具有就緒 (RDY) 引腳指示的輸入和輸出欠壓鎖定(UVLO)
? 有源輸出下拉特性,在低電源或輸入懸空的情況下默認輸出低電平
? 3V 至 5.5V 輸入電源電壓
? 15V 至 30V 輸出驅動器電源電壓
? 互補金屬氧化物半導體 (CMOS) 兼容輸入
? 抑制短于 20ns 的輸入脈沖和瞬態噪聲
? 可承受的浪涌隔離電壓達 12800VPK”
ISO5851QDWRQ1 應用
? 隔離式絕緣柵雙極型晶體管 (IGBT) 和金屬氧化物
半導體場效應晶體管 (MOSFET) 驅動器:
– 混合動力汽車 (HEV) 和電動車 (EV) 電源模塊
– 工業電機控制驅動
– 工業電源
– 太陽能逆變器
– 感應加熱
型號
品牌
封裝
數量
描述
TI
SOIC-8
5000
具有 UVLO(以 GND 為基準)或分離輸出的 3kVrms/5kVrms、±10A 單通道隔離式柵極驅動器
答:所有上架的在線商品均可在線即可下單,但也考慮到現貨庫存流動性比較大,目前還無法做到100%的精準。如有異常,您可以在線聯系我公司并給出對應的 解決方案。
答:我們的自營商品均采自合作的國內外原廠或授權代理商,來源均可追溯,確保原裝正品。
答:目前我們自營代理的品牌包含TI,ST,ADI,NXP,LATTICE,CYPRESS,INFINEON,XILINX等一線品牌,其他渠道均為原廠及代理渠道。如有需要,我們可以針對具體品牌型號來溝通確認。
答:可以通過網站上詢價,也可以通過電話以及郵箱咨詢。
答:大部分商品信息中都有標注貨期,您可根據貨期估計商品的發貨時間,具體到貨時間根據商品具體所在的倉庫、您所選擇的物流方式而定。
答:可以為個人用戶開具普通發票,也可以為企業用戶開具增值稅專用發票。
德州儀器(Texas Instruments),簡稱TI,是全球領先的半導體公司,為現實世界的信號處理提供創新的數字信號處理(DSP)及模擬器件技術。除半導體業務外,還提供包括傳感與控制、教育產品和數字光源處理解決方案。TI總部位于美國德克薩斯州的達拉斯,并在25多個國家設有制造…
DP83TC811SWRNDRQ1
DP83TC811SWRNDRQ1低功耗汽車PHYTER 100BASE-T1以太網物理層收發器通過屏蔽單雙絞線提供傳輸和接收數據所需的物理層功能。該器件通過支持標準MII、RMII、RGMII和SGMII MAC接口實現xMII靈活性。配套診斷工具套件通過各種實時監控工具集成調試工具和測試模式。該套件包含一…TPS40428RHAR
TPS40428RHAR 器件是一款 PMBus 同步降壓無驅動器控制器。LM5117PMHE
LM5117PMHE:5.5V 至 65V 寬輸入電壓、電流模式同步降壓控制器基本信息:型號:LM5117PMHE封裝:HTSSOP-20類型:同步降壓控制器概述:LM5117PMHE 是一款用于由高壓或?qū)捵兓秶斎腚娫垂╇姷慕祲悍€(wěn)壓器應用的同步降壓控制器。 此控制方法基于采用仿真電流斜坡的電流模式…TUSB212IRWBR
TUSB212IRWBR 是一款 USB 高速 (HS) 信號調節器,專為補償傳輸通道中的 ISI 信號損失而設計。TLV4316IPWR
TLV4316IPWR 一款四通道、低功耗、軌到軌輸入/輸出(RRIO)運算放大器。該產品采用 TSSOP-14 封裝,適用于多種低電壓應用場景。ISO1050DUBR

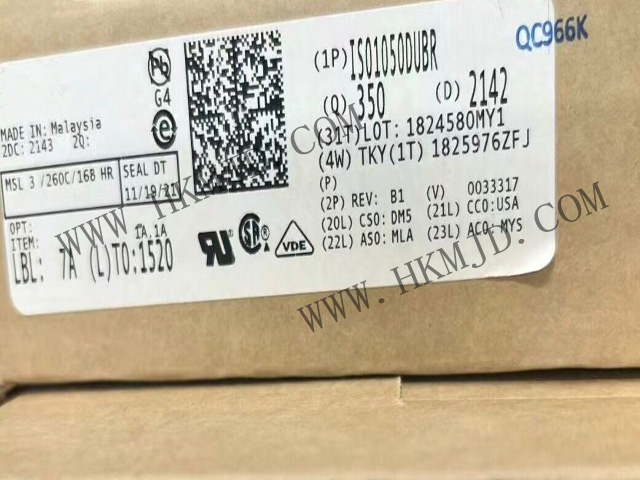

ISO1050DUBR:5V、隔離式 CAN 收發器,SOP-8型號:ISO1050DUBR封裝:SOP-8類型:隔離式 CAN 收發器概述:ISO1050DUBR 是一款電鍍隔離的 CAN 轉發器,該器件的邏輯輸入和輸出緩沖器由二氧化硅 (SiO 2) 絕緣柵進行分隔;此絕緣柵可為 ISO1050DUBR 提供高達 2500V RMS 的電隔…電話咨詢:86-755-83294757
