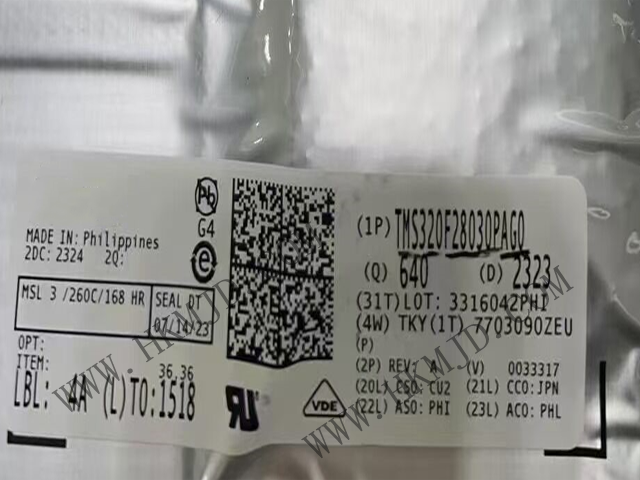

深圳市明佳達電子有限公司【MCU分銷商】C2000 實時微控制器 TMS320F28030PAGQ 32位微控制器 - MCU Piccolo Micro，具有 60MHz 頻率、32kB 閃存、2MSPS ADC

說明

TMS320F28030PAGQ是C2000? 32 位微控制器針對處理、感應和驅動進行了優化，可提高實時控制應用（如工業電機驅動器、光伏逆變 器和數字電源、電動汽車和運輸、電機控制以及感應和信號處理）的閉環性能。C2000 系列包括高級性能 MCU 和入門級性能 MCU。

F2803x 系列微控制器將 C28x 內核和控制律加速器 (CLA) 的性能與高度集成的控制外設整合到低引腳數的器件 中。該系列器件的代碼與基于 C28x 的舊版代碼兼容，同時具有較高的模擬集成度。

內部穩壓器實現了單電源軌運行。HRPWM 模塊經過強化，可實現雙邊沿控制（調頻）。增設了具有 10 位內部基 準的模擬比較器，可直接進行路由以控制 PWM 輸出。ADC 可在 0V 至 3.3V 的滿標量程范圍內進行轉換，支持 VREFHI/VREFLO 基準的比例運算。ADC 接口已針對低開銷和延遲進行了優化。

特性

高性能處理器：

32位C28x內核，60MHz（16.67ns周期時間）。

16×16和32×32 MAC操作，16×16雙MAC。

哈佛總線架構，原子操作，快速中斷響應和處理。

統一的內存編程模型，代碼高效（支持C/C++和匯編）。

可編程控制律加速器（CLA）：

32位浮點數學加速器，獨立于主CPU執行代碼。

低功耗設計：

單一3.3V供電，無需電源排序。

集成上電復位和欠壓復位。

低功耗，無需模擬支持引腳。

時鐘和定時器：

兩個內部零引腳振蕩器。

片上晶振和外部時鐘輸入。

看門狗定時器模塊，時鐘丟失檢測電路。

三個32位CPU定時器。

每個增強型脈寬調制器（ePWM）中的獨立16位定時器。

GPIO和中斷：

最多45個可編程、多路復用的GPIO引腳，帶輸入濾波。

外設中斷擴展（PIE）塊，支持所有外設中斷。

內存：

32KB FLASH，12KB SARAM。

OTP，Boot ROM。

代碼安全模塊：

128位安全密鑰和鎖，保護安全內存塊。

防止固件反向工程。

串行端口外設：

一個串行通信接口（SCI）通用異步收發器（UART）模塊。

兩個串行外設接口（SPI）模塊。

一個互連電路（I2C）模塊。

一個本地互聯網絡（LIN）模塊。

一個增強型控制器局域網（eCAN）模塊。

增強型控制外設：

ePWM，高分辨率PWM（HRPWM）。

增強型捕獲（eCAP）模塊，高分辨率輸入捕獲（HRCAP）模塊。

增強型正交編碼器脈沖（eQEP）模塊。

模擬-數字轉換器（ADC），片上溫度傳感器，比較器。

高級仿真功能：

分析和斷點功能，通過硬件實時調試。

應用

? 空調室外機

? 電梯門自動啟閉裝置驅動控制

? 直流/直流轉換器

? 逆變器和電機控制

? 車載充電器 (OBC) 和無線充電器

? 自動分揀設備

? 紡織機

? 焊接機

? 交流充電（樁）站

? 直流充電（樁）站

? 電動汽車充電站電源模塊

? 車輛無線充電模塊

? 能量存儲電源轉換系統 (PCS)

? 微型逆變器

? 太陽能電源優化器

? 串式逆變器

? 交流驅動器控制模塊

? 線性電機分段控制器

? 伺服驅動器功率級模塊

? 交流輸入 BLDC 電機驅動器

? 直流輸入 BLDC 電機驅動器

? 工業交流-直流

? 三相 UPS

? 商用網絡和服務器 PSU

? 商用通信電源整流器
