DRV824x-Q1 器件系列是完全集成式 H 橋驅動器,適用于各種汽車應用。

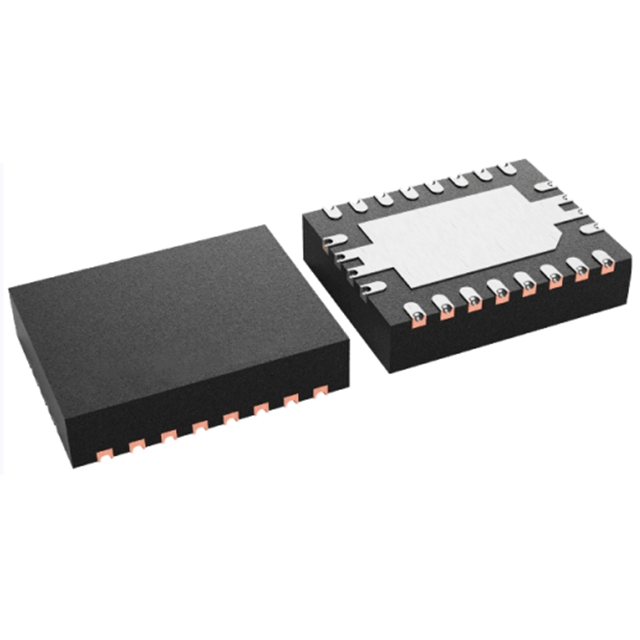

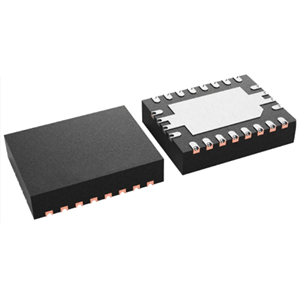

DRV8242HQRHLRQ1是一款具有 PWM 或相位使能控制的雙向全橋驅動器。這種采用 BiCMOS 大功率工藝技術節點設計的單片功率封裝器件系統提供了出色的電源處理能力和熱性能,不僅封裝尺寸小巧、易于布局,還可提供 EMI 控制、精確的電流檢測和診斷功能,穩健性較高。
特性
符合面向汽車應用的 AEC-Q100 標準:
溫度等級 1:–40°C 至 +125°C,TA
可提供用于功能安全系統設計的文檔
4.5V 至 35V(絕對最大值為 40V)工作電壓范圍
QFN 封裝:RON_LS + RON_HS = 250mΩ
IOUT 最大值 = 6 A (QFN)
PWM 工作頻率高達 25KHz,具有自動死區時間斷言
可配置壓擺率和適用于低電磁干擾 (EMI) 的展頻時鐘
集成電流檢測(無需使用分流電阻器)
IPROPI 引腳上的比例負載電流輸出
可配置的電流調節
具有可配置故障反應(鎖存或重試)的保護和診斷性能
在斷開狀態和導通狀態下進行負載診斷,以檢測開路負載和短路
電源(VM)上的電壓監測
過流保護
過熱保護
nFAULT 引腳上的故障指示
支持 3.3V 和 5V 邏輯輸入
低睡眠電流:25°C 下的典型值為 -1.3μA
3 個型號:HW (H)、SPI (S) 或 SPI (P)
使用 PWM 或 PH/EN 模式實現單全橋
器件系列比較表
型號
品牌
封裝
數量
描述
答:所有上架的在線商品均可在線即可下單,但也考慮到現貨庫存流動性比較大,目前還無法做到100%的精準。如有異常,您可以在線聯系我公司并給出對應的 解決方案。
答:我們的自營商品均采自合作的國內外原廠或授權代理商,來源均可追溯,確保原裝正品。
答:目前我們自營代理的品牌包含TI,ST,ADI,NXP,LATTICE,CYPRESS,INFINEON,XILINX等一線品牌,其他渠道均為原廠及代理渠道。如有需要,我們可以針對具體品牌型號來溝通確認。
答:可以通過網站上詢價,也可以通過電話以及郵箱咨詢。
答:大部分商品信息中都有標注貨期,您可根據貨期估計商品的發貨時間,具體到貨時間根據商品具體所在的倉庫、您所選擇的物流方式而定。
答:可以為個人用戶開具普通發票,也可以為企業用戶開具增值稅專用發票。
德州儀器(Texas Instruments),簡稱TI,是全球領先的半導體公司,為現實世界的信號處理提供創新的數字信號處理(DSP)及模擬器件技術。除半導體業務外,還提供包括傳感與控制、教育產品和數字光源處理解決方案。TI總部位于美國德克薩斯州的達拉斯,并在25多個國家設有制造…
DP83TC811SWRNDRQ1
DP83TC811SWRNDRQ1低功耗汽車PHYTER 100BASE-T1以太網物理層收發器通過屏蔽單雙絞線提供傳輸和接收數據所需的物理層功能。該器件通過支持標準MII、RMII、RGMII和SGMII MAC接口實現xMII靈活性。配套診斷工具套件通過各種實時監控工具集成調試工具和測試模式。該套件包含一…TPS40428RHAR
TPS40428RHAR 器件是一款 PMBus 同步降壓無驅動器控制器。LM5117PMHE

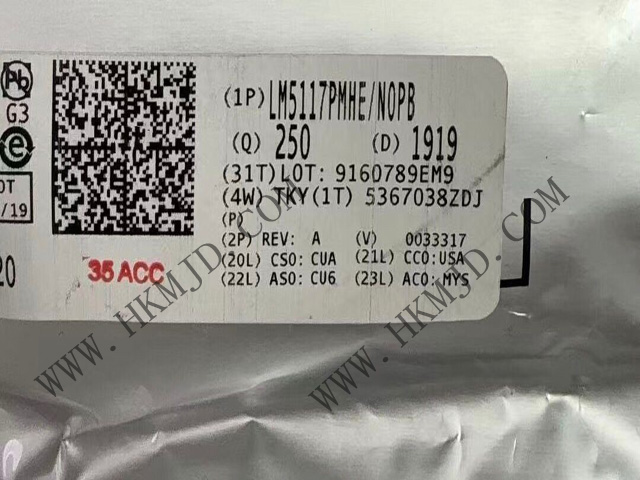

LM5117PMHE:5.5V 至 65V 寬輸入電壓、電流模式同步降壓控制器基本信息:型號:LM5117PMHE封裝:HTSSOP-20類型:同步降壓控制器概述:LM5117PMHE 是一款用于由高壓或寬變化范圍輸入電源供電的降壓穩壓器應用的同步降壓控制器。 此控制方法基于采用仿真電流斜坡的電流模式…TUSB212IRWBR

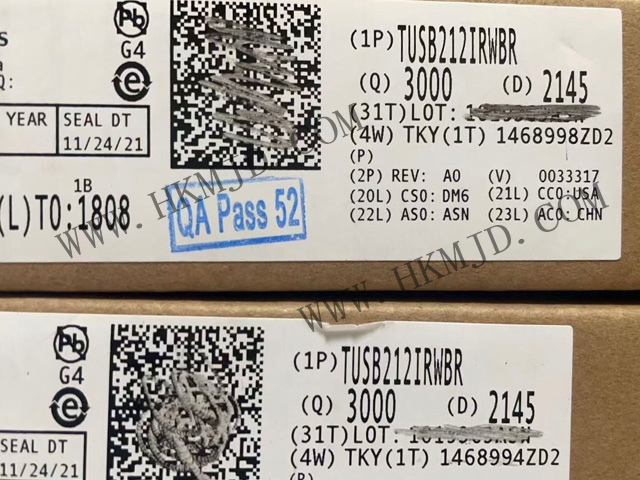

TUSB212IRWBR 是一款 USB 高速 (HS) 信號調節器,專為補償傳輸通道中的 ISI 信號損失而設計。TLV4316IPWR

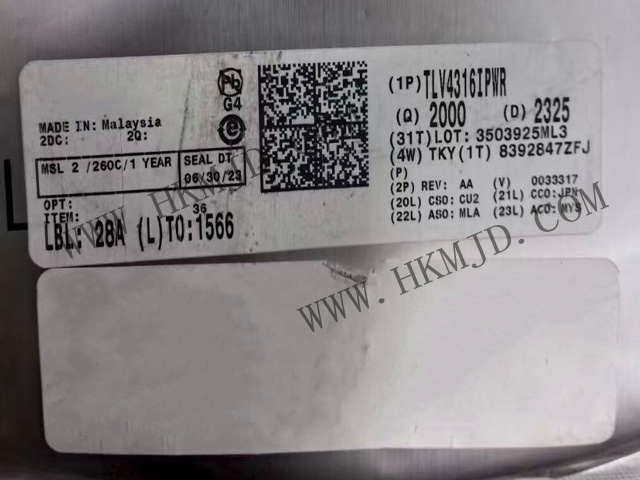

TLV4316IPWR 一款四通道、低功耗、軌到軌輸入/輸出(RRIO)運算放大器。該產品采用 TSSOP-14 封裝,適用于多種低電壓應用場景。ISO5851QDWRQ1

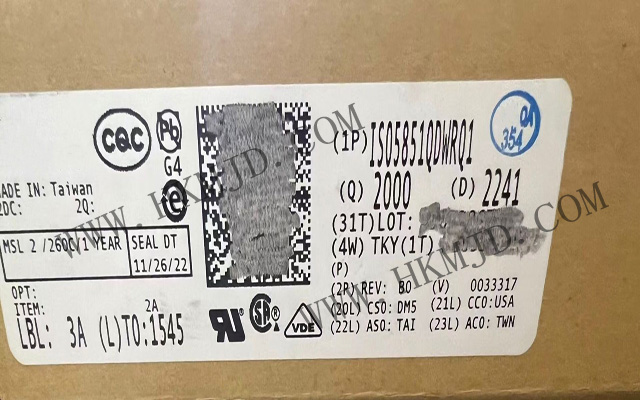

ISO5851QDWRQ1 是一款用于 IGBT 和 MOSFET 的 5.7 kVRMS 增強型隔離柵極驅動器,具有 2.5A 的拉電流能力和 5A 的灌電流能力。電話咨詢:86-755-83294757
