AMC1304L25DWR是一款具有 LDO 和 LVDS 接口的 250mV 輸入、精密電流檢測增強型隔離式調制器。其主要特性包括? 針對基于分流電阻的電流測量進行優化的引腳兼容系列：– 輸入電壓范圍為 50mV 或 250mV– CMOS 或 LVDS 數字接口選項? 出色的直流性能，支持系統級高精度感測…
AMC1304L25DWR是一款具有 LDO 和 LVDS 接口的 ±250mV 輸入、精密電流檢測增強型隔離式調制器。
其主要特性包括
? 針對基于分流電阻的電流測量進行優化的引腳兼容系列：
– 輸入電壓范圍為 ±50mV 或 ±250mV
– CMOS 或 LVDS 數字接口選項
? 出色的直流性能，支持系統級高精度感測：
– 偏移誤差：±50μV 或 ±100μV（最大值）
– 偏移漂移：1.3μV/°C（最大值）
– 增益誤差：±0.2% 或 ±0.3%（最大值）
– 增益漂移：±40ppm/°C（最大值）
? 安全相關認證：
– 7000 VPK 增強型隔離，符合 DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12 標準
– 符合 UL 1577 標準且長達 1 分鐘的 5000 VRMS隔離
– CAN/CSA No. 5A 組件接受服務通知、IEC 60950-1 和 IEC 60065 終端設備標準
? 瞬態抗擾度：15kV/μs（最小值）
? 高電磁場抗擾度（請參見應用手冊 SLLA181A）
? 外部 5MHz 至 20MHz 時鐘輸入可更加輕松地實現系統級同步
? 18V 片載低壓降 (LDO) 穩壓器
? 可在擴展工業溫度范圍內運行
概述
AMC1304L25DWR是一款高精度 Δ-Σ (ΔΣ) 調制器，通過磁場抗擾度較高的電容式雙隔離柵隔離輸出與輸入電路。根據 DIN V VDE V 0884-10、UL1577 和 CSA 標準，該隔離柵經認證可提供高達 7000 VPEAK 的增強型隔離。當與隔離電源配合使用時，AMC1304L25DWR可防止共模高電壓線路上的噪聲電流進入本地系統接地，從而干擾或損害低電壓電路。
AMC1304L25DWR的輸入針對直接連接分流電阻或其他低電壓等級信號源進行了優化。憑借獨特的 ±50mV 低輸入電壓范圍，AMC1304L25DWR可通過分流顯著降低功耗，同時具有出色的交流和直流性能。通過使用適當?shù)臄?shù)字濾波器（即集成于 TMS320F2807x 或 TMS320F2837x 系列）來抽取位流，AMC1304L25DWR可在 78kSPS 數據速率下實現 81dB (13.2 ENOB) 動態范圍的 16 位分辨率。
在高側，調制器由集成的低壓降 (LDO) 穩壓器供電，AMC1304L25DWR支持介于 4V 和 18V 之間的未經穩壓的輸入電壓 (LDOIN)。隔離數字接口由 3.3V 或 5V 電源 (DVDD) 供電。
AMC1304L25DWR采用寬體小外形尺寸集成電路 (SOIC)-16 (DW) 封裝，工作溫度范圍為 –40°C 至 +125°C。
應用領域

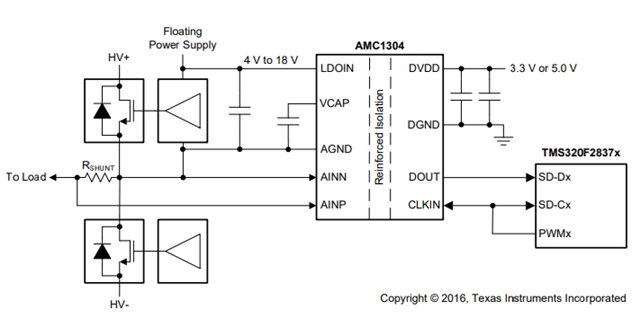

? AMC1304L25DWR基于分流電阻的電流感測用于下列應用：
– 工業電機驅動
– 光電逆變器
– 不間斷電源
? 隔離電壓測量
性能參數
產品：AMC1304L25DWR
類型：隔離模塊
通道數：1
分辨率（位）：16 b
采樣率（每秒）：78k
數據接口：LVDS - 串行
供電電壓源：單電源
電壓 - 供電：3V ~ 5.5V
工作溫度：-40°C ~ 125°C
安裝類型：表面貼裝型
封裝/外殼：16-SOIC
